超能系列冷冻式干燥机系列产品介绍

冷冻式干燥机是根据水的饱和蒸汽压力和温度之间的对应关系，利用制冷原理强制冷却压缩空气，使压缩空气中的水蒸气在低温下过饱和，冷凝结露，并分离出水分的压缩空气出除水净化设备。在正常状况下，冷冻式干燥机可将空气的露点温度降到1℃-10℃，并除去一部分油露，能满足除少数空气质量有特别要求的应用领域外，大部分压缩空气质量等级的要求。冷冻式干燥机以其工作可靠、管理方便、运行成本低廉而成为各行压缩空气站房净化设备的首选机种。

（1）超能系列小机型处理量1.0~17 m3/min机型及工艺流程图

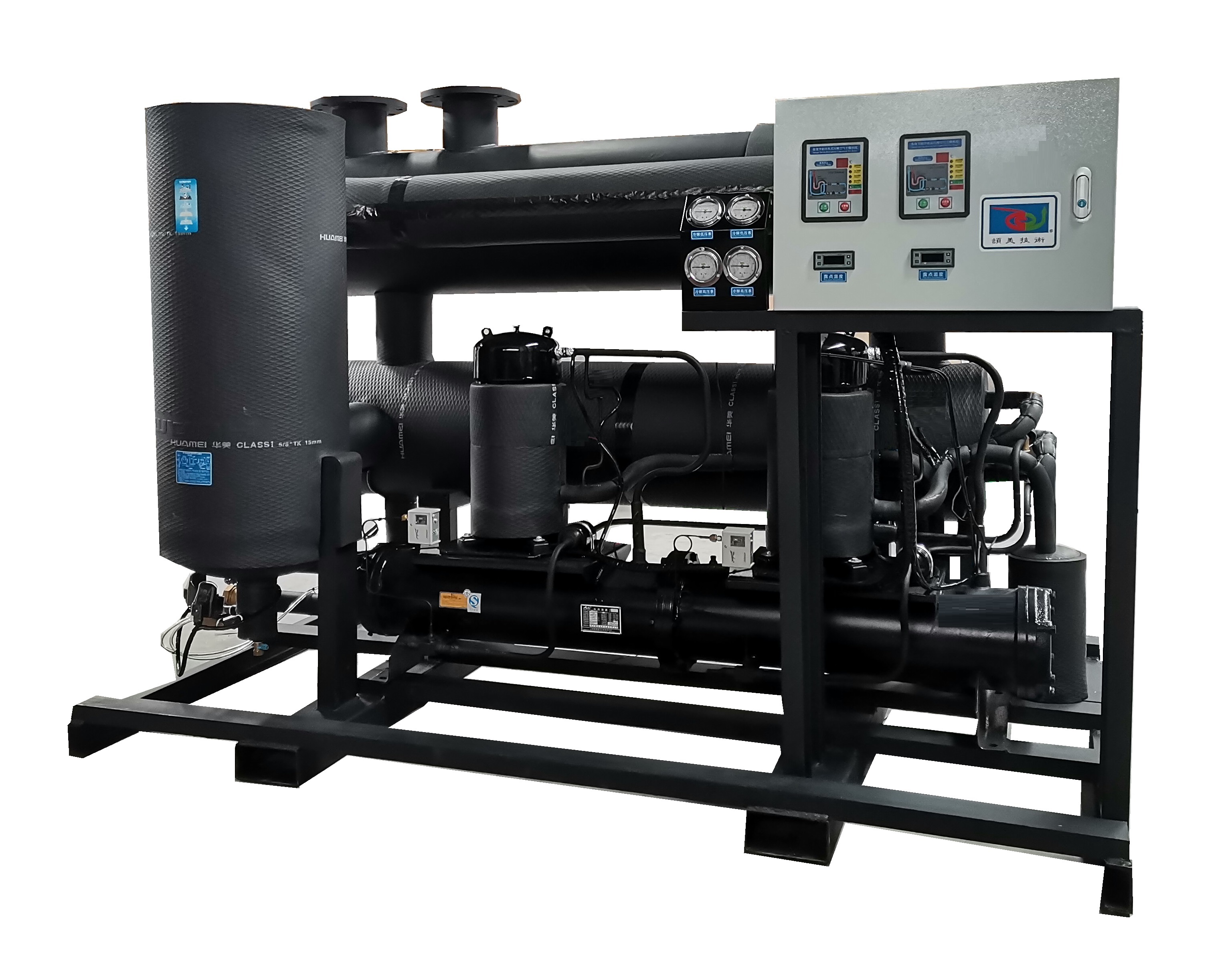

（2） 超能系列大机型处理量20-130m3/min机型型及工艺流程图

空气流程：压缩空气进入预冷冷却器进行初步冷却，再流入制冷系统蒸发器，由制冷系统进一步冷却，冷却后的压缩空气经过水分离器，将空气中的液态水分离出来，冷凝水由自动排水器排出机外。干燥冷却的压缩空气通过预冷却器进入回热器，在离开干燥机时被再加热。

冷媒流程：冷媒经过制冷压缩机，呈高温高压状态，流入（风冷或水冷）冷凝器进行冷却降温，进入回热器与冷的压缩空气进行热交换处理，呈低温高压状态，再通过毛细管的作用，变成低温低压的气液混合状态，最终进入蒸发器，与热的压缩空气进行热交换后，完成制冷工作，回到制冷压缩机进行循环处理。

国标容器设计、宽流道大容量，压力损失更低，大机型均为国标压力容器更安全更可靠，压力容器制造标准NB/T47102-2010 | GB151-2014 | GB150-2011，压缩空气系统设计采用宽通道、低流速分离保证每一台设备压损都低于GB标准。

全系列标配全寿命不锈钢蒸发器芯设计:蒸发器芯采用304不锈钢张浦管加铝翅片结构，相对于普通铜管加翅片更加耐腐蚀、更能承受更大的冷媒质量流速，可以说是全寿命的蒸发器芯。解决了长久以来用户担心的蒸发器芯内漏等疑难问题，让用户使用更放心！

换热系统采用最佳逆流换热效率进行设计，留有15%以上的裕量，换热器采用标准全逆流设计，传热效率更高。蒸发器芯采用S304不锈钢胀接套铝翅片的结构、压缩空气回热器采用铜管胀接套铝翅片的结构。

制冷主机冷凝大面积设计及知名外转子风机，风冷凝器采用铜管胀接套铝翅片的结构，大面积冷凝器设计杜绝超多层换热管（最高不超过3层设计理念）换热效率更高、冷凝效果更换、通过风量更大。采用的外转子风机更大的风量、长的寿命，防护等级IP54，更加安全可靠耐用，冷凝风机风量大，增加系统的散热效果，保证系统长期高效、稳定的运行。

气水分离器采用了专利设计的多级分离方式：内置精加工旋风机构+多层不锈钢捕雾丝网，旋风分离+重力沉降+直接碰撞+不锈钢丝网捕雾等精细分离，除水效率99.9%。

制冷压缩机作为冷干机的心脏优选世界知名品牌制冷压缩机，内置安全保护、低噪音、高效率、超强制冷、省电耐用，经得起高温湿热严荷工况的长期稳定运行。制冷压缩机为台湾汉钟（HANBELL）、日本松下（PANASONIC），安全可靠、性能稳定、效率更高。



制冷控制元件均采用世界知名品牌，丹麦丹佛斯（DANFOSS）、美国艾默生（EMERSON）、斯波兰(SPORLAN)等公司制冷元件，安全可靠、性能稳定。

关键零部件均选用知名品牌，全系列标配施耐德电气零部件，保证稳定、长期的运行寿命与效率。

冷冻式干燥机特点说明

一、 冷冻系统配件为标准配置，主要部件冷媒压缩机、压力开关等均采用丹佛斯、松下系列产品。

二、 采用优质纯紫铜波纹管换热桶设计：①防止出口管道结露；②经过冷却除水后的压缩空气和刚入冷干机的高温压缩空气再次进行热交换，压缩空气中多余的动能和冷量进行回收，避免能量浪费；能有效节约电费5%；③相同管径与长度的波纹管换热效率比普通直管能提高10%；

三、 蒸发器芯采用304不锈钢张浦管加铝翅片结构，相对于普通铜管加翅片更加耐腐蚀、更能承受更大的冷媒质量流速，可以说是全寿命的蒸发器芯。解决了长久以来用户担心的蒸发器芯内漏等疑难问题，让用户使用更放心！

四、 世界顶级品牌能量调节装置：①能有效的防止在低负荷运行状态下蒸发器结冰堵住压缩空气管道；②防止液体压缩，延长制冷压缩机使用寿命；③能使干燥器的制冷量始终与气体热负荷平衡，提高运行经济性。④减少蒸发温度（蒸发压力）波动，从而避免气体温度波动过大影响露点。丹佛斯世界顶级品牌热力膨胀阀：①感温包感受蒸发器出口制冷剂蒸气过热度的变化，精确自动调节膨胀阀的开启度以调节流量使制冷剂流量与蒸发器的热负荷相匹配。②使蒸发器出口的制冷剂气体保持一定的过热度，保证蒸发器传热面积得以充分利用，又可防止压缩机出现液击现象；

五、 冷凝器在标准散热量的基础上加大15%，经测试比标准冷凝器节能10%；能有效降低运行成本。

六、 预冷热交换器系统采用超级热交换管式热交换器（在热交换和除水性及压降上能更胜一筹）

铜管铝翅片热交换管为直径ø9.52内螺纹铜管，超大的预冷热交换器系统更加提升进气温度与蒸发器出气温度的热交换，保证冷干机的出口温度更接近环境温度，并降低进入蒸发器的压缩空气的温度，进一步减轻冷媒压缩机负载，充分保证冷媒压缩机的制冷量，保证压缩空气露点要求，换热器桶体采用高低错位安装，保证冷凝水顺利排出，对夹式气液分离装置，高效分离；分离率达99.99%保证出气稳定露点。

七、 标配：高、低压保护、过电流保护装置；保证机组在运行中出现故障后损坏零部件。

八、 整机压缩机多点温度保护，有效保护压缩机使用寿命、大大延长冷媒压缩机使用寿命。

九、 三级气水分离器装置（气水分离器的效果决定着冷干机的除水功能）

超级的除水性能采用三级气水分离器装置，一级除水采用挡板撞击分离，二级独立大空间旋风分离，

三级不锈钢过滤芯过滤器分离，以上三道分离彻底分离水分，消除水分分离不彻底被二次蒸发降低露点。

十、 整机标配三级电排装置，排水口采用Y过滤器隔离装置，防止杂质堵塞排水器，排水更彻底，杜绝因排水器故障而无法除水。

十一、   整机常用开放式设计理念，维修保养更方便。

以上十大类特点保证压缩空气经过冷冻式干燥机后空气中无液态水分.
